洛阳嘉清检测实验室废气处理项目

         洛阳嘉清检测技术有限公司是省内检测行业相当有规模和实力的高新技术企业，主要从事第三方检测。针对该实验室废气处理，我公司有幸给予设计并施工，效果良好并受到客户好评！

施工安全保障

   我方应自觉遵守国家有关安全生产、消防安全的法律、法规和标准以及甲方的各项规章制度，做到安全、文明施工。

   1、施工前，甲乙双方应各自指定施工工程项目负责人，共同协商解决施工过程中的安全保障问题，甲方项目负责人在工程施工前要对我方施工人员进行（口头或书面）的施工安全交底，将施工现场甲方存在的危险危害因素如实告诉我方；我方的设备、设施以及施工材料存在危险危害因素也应如实告诉甲方，以便共同做好各种安全防范措施。

2、甲乙双方人员应共同协商，划定施工场所和材料堆放场所，并共同检查施工场所和材料堆放场所的安全状况，发现存在安全问题，应双方协商解决。经双方检查验收后，划定的施工场所和材料堆放场所内的所有安全问题由我方负责处理。

3、我方施工场地应保持整洁，材料应按甲方规定的场所放置整齐，施工完毕后，应清理施工现场，并经甲方验收后，方可退场。

4、我方发现施工安全问题，应及时解决，如不属我方解决范围，应及时报告甲方，由甲方负责解决。

施工方案

一、施工条件

施工用电应满足施工要求。

现场道路:畅通

工程通讯:施工自备

二、技术准备

1、进一步完善施工图纸,组织施工技术人员按施工图纸及业主要求,精心编制详细合理的施工方案报业主、监理审批。

2、组织技术人员认真查看施工图纸及图纸中采用的有关标准

3、按设计图纸编制施工进度计划和材料供应计划。

4、对安装处进行技术交底和安全交底。

5、组织机构对劳动力和机械设备配置。

6、与业主签订施工合同,明确各自的权利义务。

三、施工用电由贵公司协助我公司解决,用电根据现场情况,由建设单位提供电源。

四、器材及材料准备

    签订合同后,项目技术负责人立即组织有关人员在两日内编制出各种用料、成品、未成品计划及各种机械设备和器材需用量计划,对施工所用的材料制定质量验收计划并进行检验。提前做好各种原材料的检验、试验工作,并按建设单位的要求和开工日期积极筹备、分期分批组织进场。

五、施工部署

    我公司多年来对管道、水电安装具备- -定的丰富经验,有能力承担本工程的安装工程,具体部署如下:

1. 实施项目法施工,本安装工程由公司安装项目部施工，本工程项目经理由担任。项目经理部组成(详见项目经理部组织机构)。

项目经理--技术负责人--安装技术员、安装施工员、材料员

2、项目部是指挥中心,集中领导,分工负责,全面负责现场施工准备、工作协调、计划进度,工程技术质量管理、安全生产、文明施工、资源配置、合同预算等方面的综合管理,对业主和监理单位全面负责,接受政府部门的监督管理。

3、搞好图纸会审,将图纸中的问题尽量在开工前得到落实解决。编制切实可行的施工组织设计,以利现场施工准备和工程顺利施工。

4、按工程所需用的材料及配件及时提出定货和加工计划,落实货源和供货日期,确定施工需要。

5、项目经理部组织现场施工,组织检查和验收各分项分部的工程质量,确保工程达到合格。

6、项目经理部负责按计划进行施工，及时考核和分析工程进度的有关情况,发现问题找出原因,采取措施,确保工程按计划工期竣工。

六、主要施工方法

    做好安装前的准备工作,如熟悉施工图、技术交底、备料、管道支架加工、管件加工、管道除锈、刷油防腐等工作。管道安装一般按自下而上、先干管后支管,先安装风管后安装管道的原则进行。

通风系统

1、风管制作:

1 )风管加工工艺流程如下:

本工程采用成品风管

2)注意事项:

    做好产品的防护。

2、工艺流程

风管进场--顺序摆放---连接--校正-连接设备（支架与减震）--走电--调试

3、风管的安装:

1)风管安装时,应选用合适的工具，轻拿轻放，不得损坏风管表面。据施工现场情况,- -般的安装顺序是先干管后支管。

2)连接好的风管,应检查其是否平直,若不平应调整,找平找正,直至符合要求为止。.

3)风管与配件可拆卸的接口及调节机构,不得装设在墙或楼板内,应装在便于操作的位置。

4)风管与部件支、吊架的固定要牢固可靠。支、吊架上的螺孔应采用机械加工,不得用电气气焊开孔。

5)支、吊架不得设置在风口、阀门、检查门及自控机构处;吊杆不宜直接固定在法兰上。

6)连接法兰的螺栓应均匀拧紧,其螺母应在同一侧。

7)吊装风管时,风管上、下严禁站人,检查风管内及上表面有无重物,严防坠物伤人。

8)钢板风管与砖、混凝土风道的插接应顺气流方向,风管插入端与风道表面应平齐,并应进行密封处理。

9)柔性短管采用防火帆布,安装应松紧适度,不得扭曲,长度- -般为200mm。

4、设备的安装

1 )作好屋顶风机基础的防水处理

     本项目设备均在屋面上安装,做好风机支架及减震处理，并保护好原有楼顶防水。

2 )设备的采购

    本工程设备主要以UV光解活性炭一体机和风机为主,这些设备的采购对日后净化效果非常的重要。设备采购首先得检查设备的技术标准应符合图纸的技术要求,同时要符合国家规范和行业标准。

3 )设备的安装方案

在安装设备中要注意以下几点:

(1)设备进场后现场施工人员、材料人员会同建设单位、生产厂家,当面开箱清点、验收,做好记录三方签字，由现场仓库保管。

(2)设备就位前,按图检查基础的纵、横向,座标中心线,用水平仪检查标高,是否在允许偏差范围内,做好记录,签字存档,方可施工。

(3)安装人员必须熟悉图纸，了解设备的先后位置,确定设备在基础.上的方位。

(4)设备安装完毕后,应将随机组带来的配件按清单清点入库保管。

(5)设备安装应由专业人员进行，吊装的绳索捆绑的位置应正确。

七、工期保证措施

1、加强施工准备工作

   根据施工要求将各施工阶段的工程量计算准确,分析出工料和器材的需用量,分阶段把材料和器材备足。编制施工作业计划,组织现场施工。编制各施工阶段的劳动力需用计划,全公司统- -调度,根据现场实际情况必要时安排加班施工。

2、加强质量控制:

     施工中每道工序的质量都会影响下道工序的施工工期。加强质量控制,避免返工,减少修补现象出现。

3、加强材料、设备、劳动力等施工要素的调度和管理，是工期的重要保证。

4、组织- -批经验丰富的施工管理人员和充实的劳动力,科学合理地组织施工。

5、工程所需材料均提前组织进场,确保不误工程使用。

6、各分部分项工序相互创造条件,减少制约,使进度计划日保周,周保旬顺利实施。

7、加大重视技术准备工作,及时主动与业主、监理、设计单位联系,解决设计及技术.上的问题,为顺利施工创造条件。

8、及时召开项目部碰头会,协调劳力、材料、机械、设备、器材的使用,及时进行施工部署,使整个工程紧张有序地进行,保证每个阶段均按时或提前完成,从而保证工程总工期目标的实现。

八、质量保证措施

一、质量目标:

   本工程的质量目标按合格工程,用先进的技术、科学的管理和严谨的作风,精心组织施工,全面推行国际质量管理和质量保证标准,强化各级施工人员的质量意识,通过明确分工,密切协调与配合,争取创造时代精品工程，以优质产品满足业主的愿望与要求

二、质量保证措施

1、技术保证措施

A、加强施工现场技术管理,项目工程师必须常驻工地及时解决施工中的质量问题。

B、对施工难度大,工艺要求较高的分部工程,应单独编写具体的施工方案。

C、密切与设计单位联系,及时排除影响施工质量的技术问题。

2、施工人员保证措施

A、技术人员:公司将组织一支具有一定资质的人员负责施工现场的各方面的工作,确保质量管理。

B、劳务人员:公司将选择有丰富施工经验的工人参与本工程的施工,特种作业人员必须持让.上岗,确保施工人员素质,为最终达到质量目标奠定坚实基础。

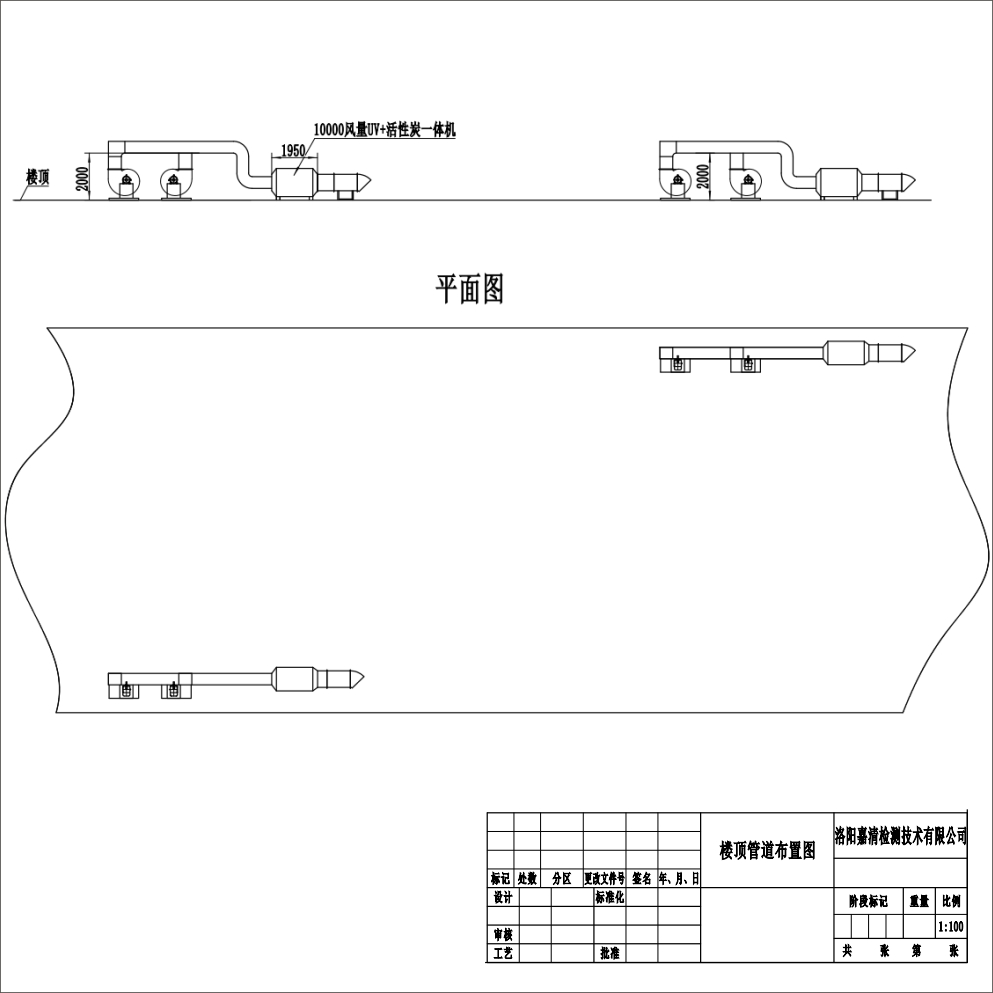

嘉清检测废气处理方案图

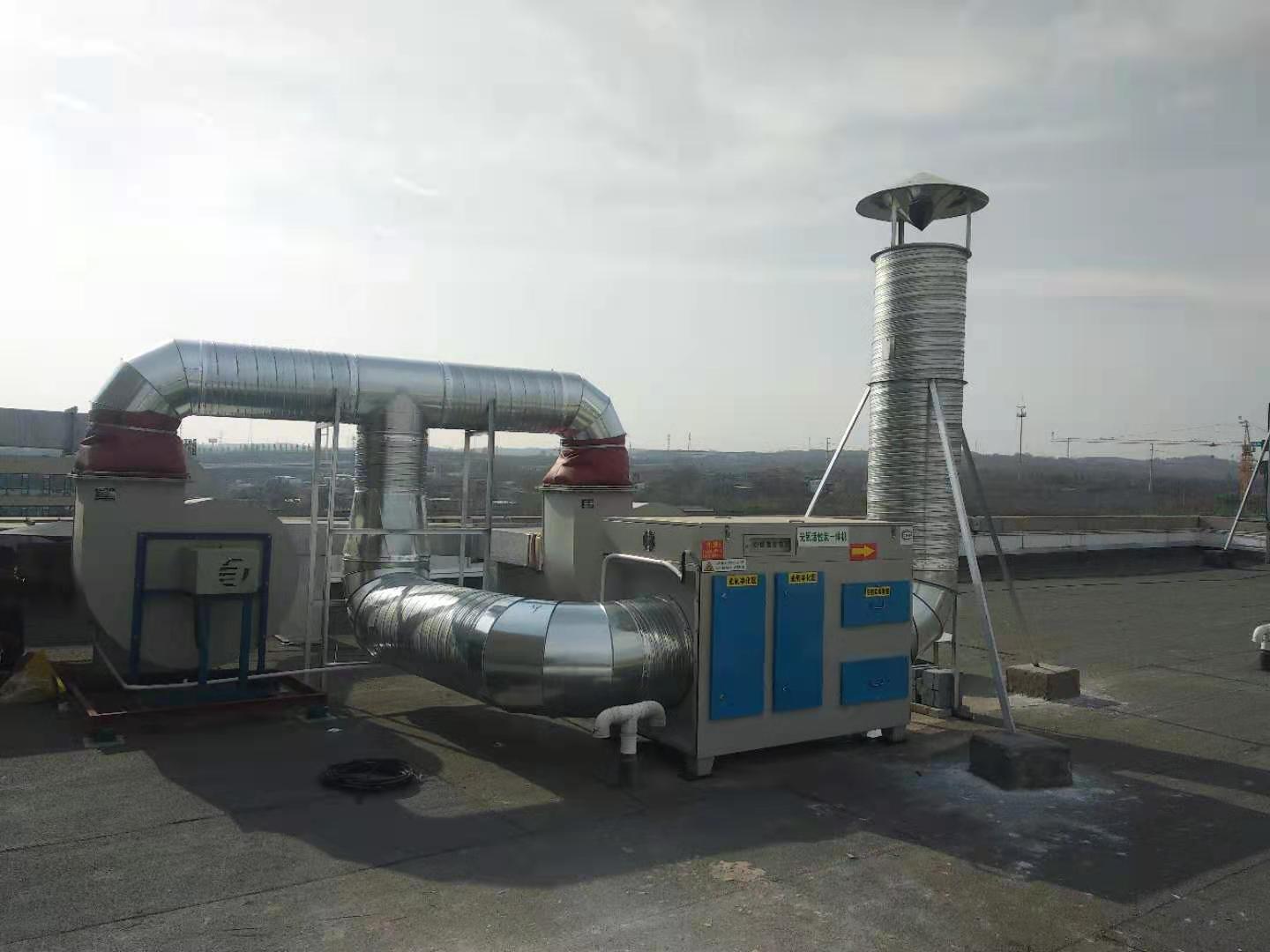

整体系统一

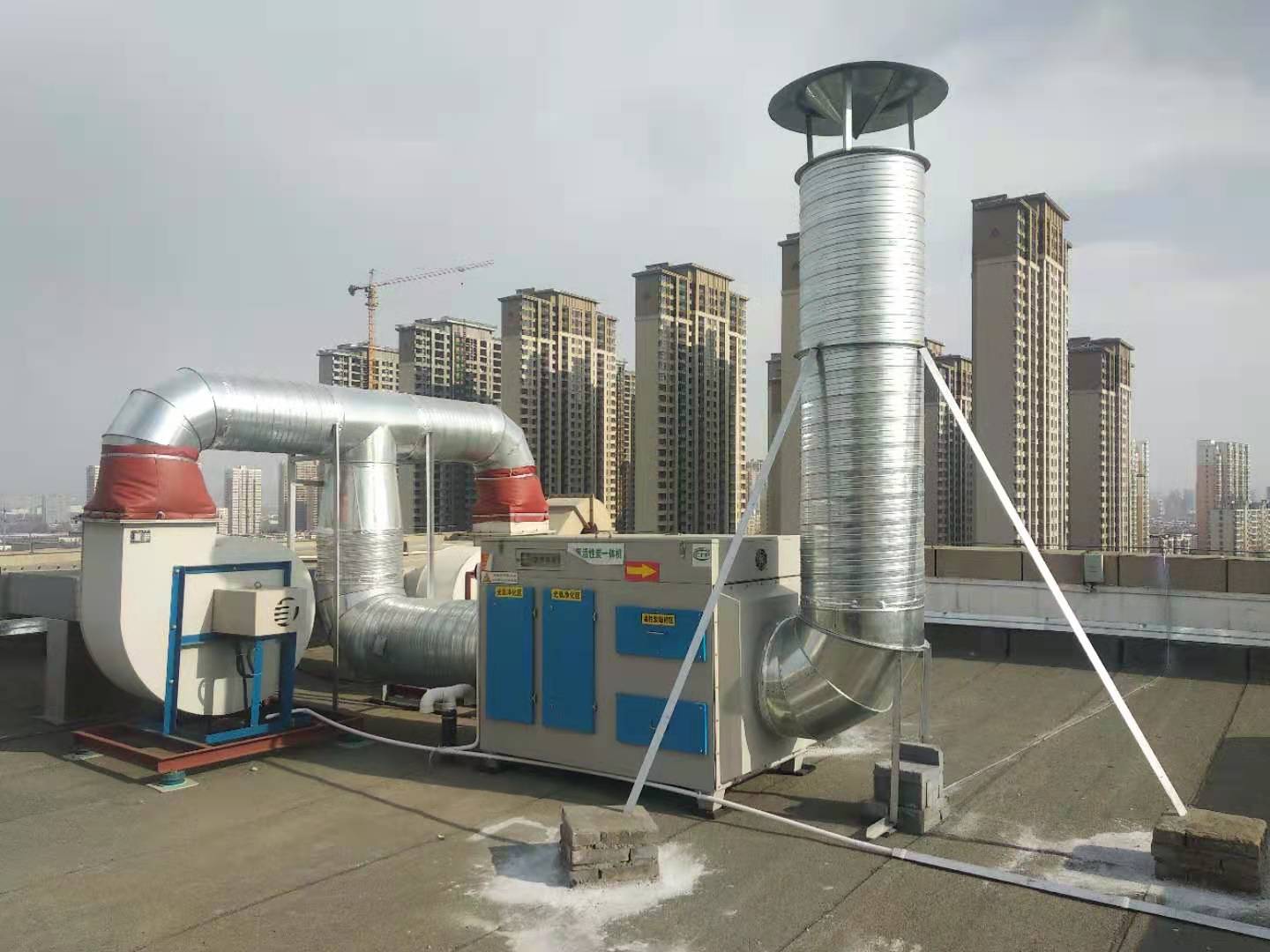

整体系统二

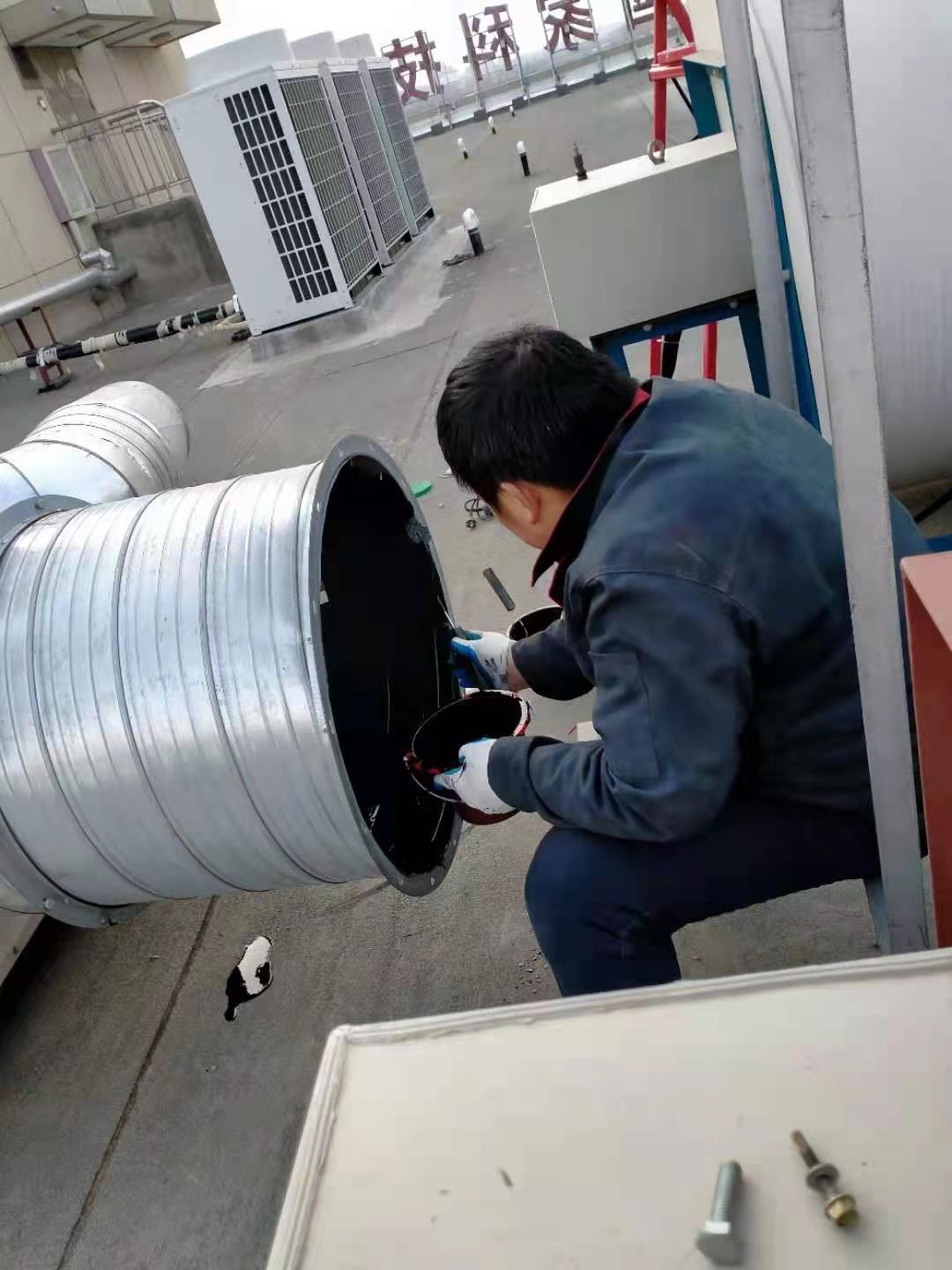

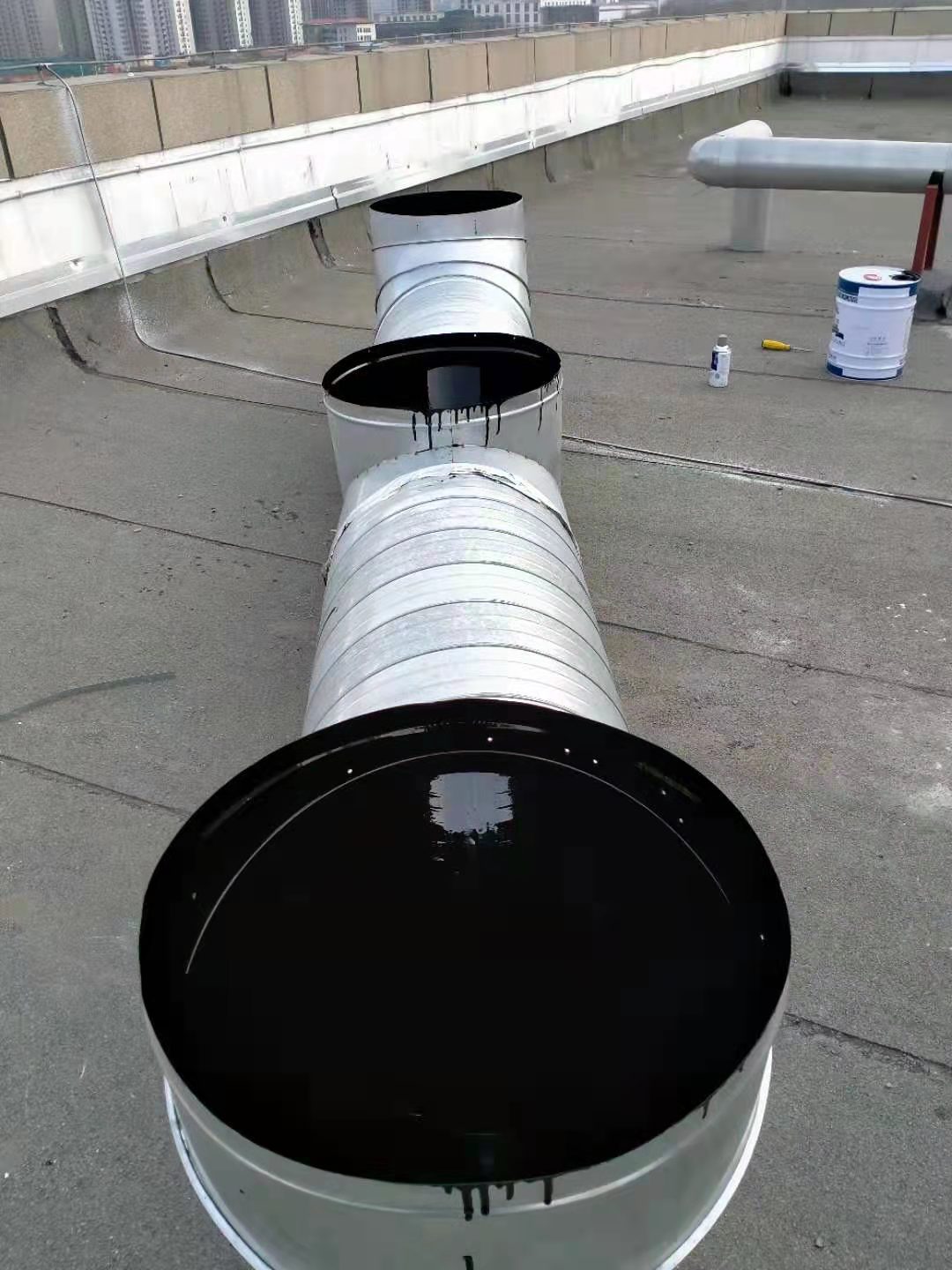

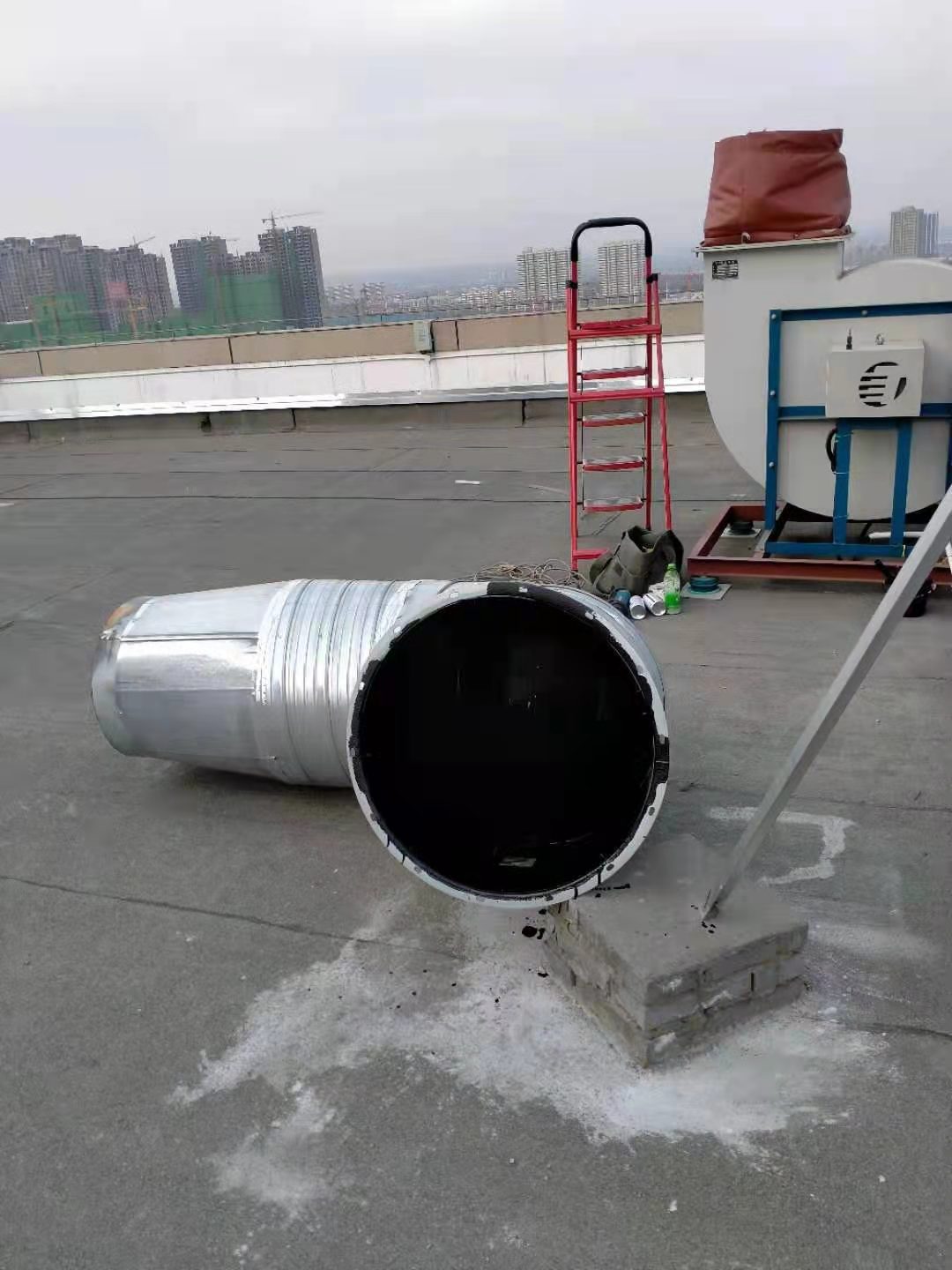

针对废气特点和甲方要求，管道防腐处理
